Les finitions
Finitions électroniques
Vu-mètre
Mon ami Thierry (le luthier des escargots) a insisté pour que je mette des VU. Un peu à l’ancienne. Je me suis donc penché sur le sujet de trouver des petits VU pas trop chers. Donc encore truc chinois. Échelle Log, on les trouve assez facilement autour d’une quinzaine d’euros pour les 2. Éclairage interne à incandescence… 12V. Ça tombe bien, c’est joli. Il reste a trouver un ampli Log pour les commander. Les chinois proposent un module tout fait… mais c’est pas la philosophie de la maison. J’ai chercher un peu comment faire. mon idée : proscrire les circuits intégrés. Et faire quelque chose de mieux qu’une diode et une capa !!! A transistor pas si simple… Un peu de réflexion, 2 doigts de simulation et je suis arrivé à ce petit schéma ci-dessous. Des TL431 (le 555 de l’analogique) Une ref de tension 2.50V et un ampli op tout cela dans un boîtier de transistor (TO92) à 3 pattes. Bon c’est pas super précis, mais c’est un vrai ampli LOG. Alimentation de l’ensemble en 12V. Prise du signal sur les sorties HP. Étalonnage du 0db dur 10Weff.

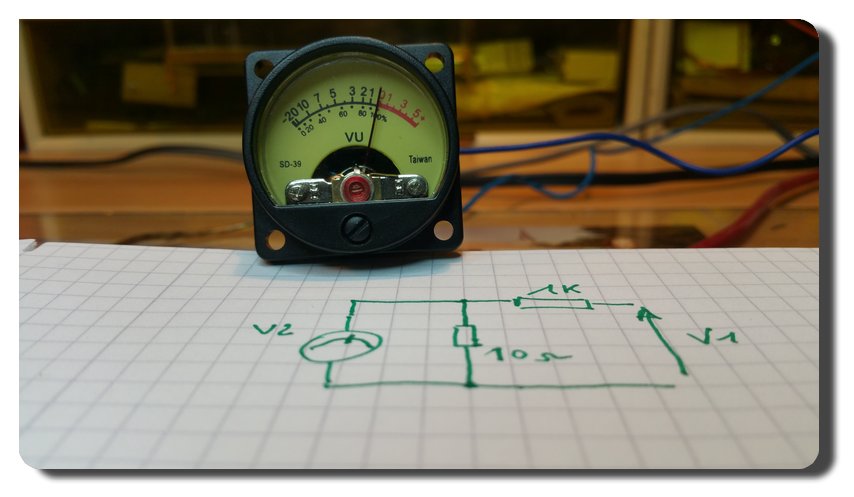

 Recherche des caractéristiques |

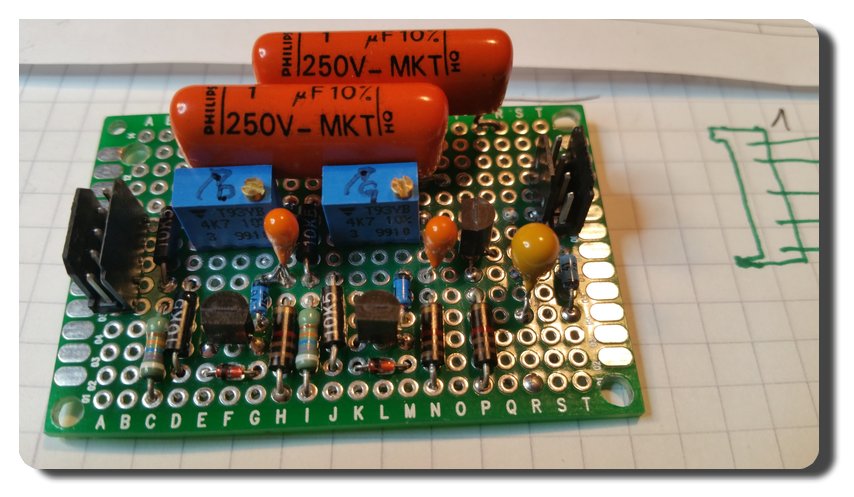

 Câblage |
 les 2 amplis au 1er plan |
 Vue de dessous |
 Contrôle réglages |

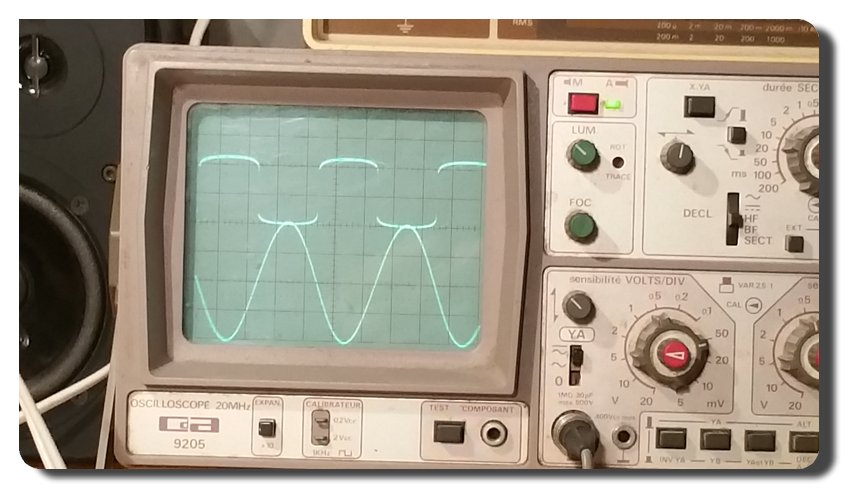

 Le signal traité. |
Câblage divers
Il me restait en attente le le câblage du bouton de mise sous tension. Un bon gros bouton à l’ancienne. Pas près de claquer celui-là. Et l’ajout d’un potentiomètre LOG (P11 Sfernice) Câblage un peu casse tête avec les blindages et mise à la masse. J’avais prévu et dessiné un capotage métallique … mais au final pas nécessaire. (0 bruit, 0 ronflette, mon ampli est très silencieux. Je suis même surpris.)

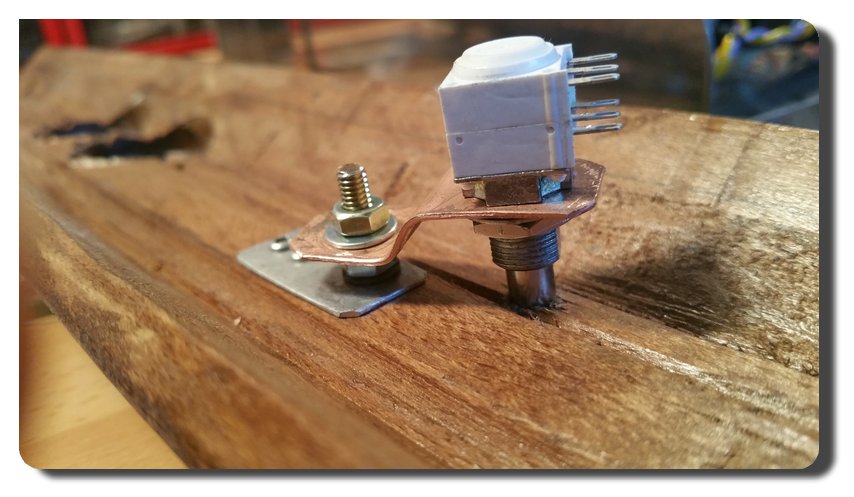

 Montage potentiomètre olume |

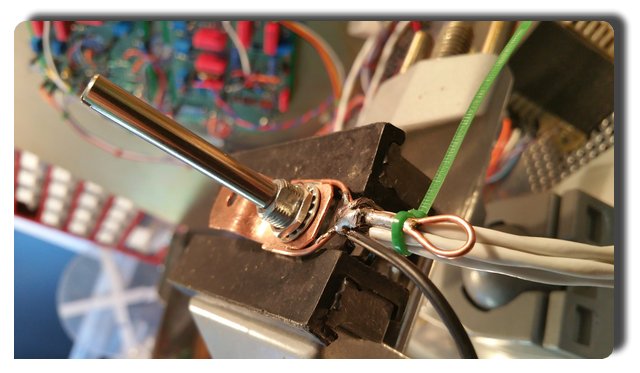

 Câblage des blindages |
J’ai rajouté un bandeau à LED à l’arrière, alimenté aussi par l’alim. de chauffage. on verra par la suite pourquoi. (c’est juste de la déco. ça sert à rien)
Finitions mécaniques
Plaque en Altuglass
Tel était l’idée de départ de mon petit dessin : une vitre percée sur un diamètre d’environ 25cm, et et la partie découpée, chapeautant les tubes, un peu au dessus. La chaleur passe, l’air circule, mais la poussière ne tombe pas sur les tubes. Ça pu la poussière chaude ! Et on peut donner à l’ensemble une petite touche moderne par un éclairage dans la tranche. Finalement, j’ai réalisé l’ensemble en Altuglass, … découpe impossible dans du verre. J’ai commencé a partir d’un petit perçage, et terminé à la main avec une lame de scie à métaux, amincie dans sa hauteur, à la meule. (pour permettre de tourner)

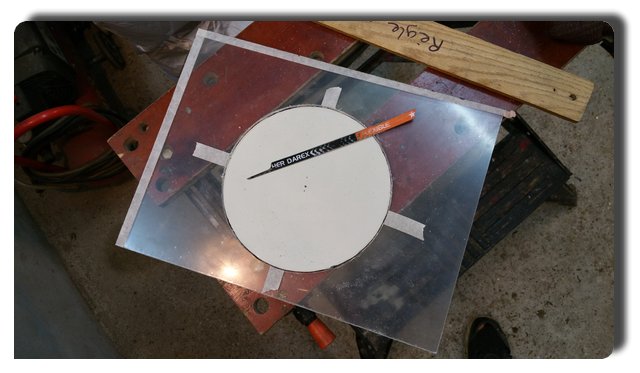

 Découpe à la main |

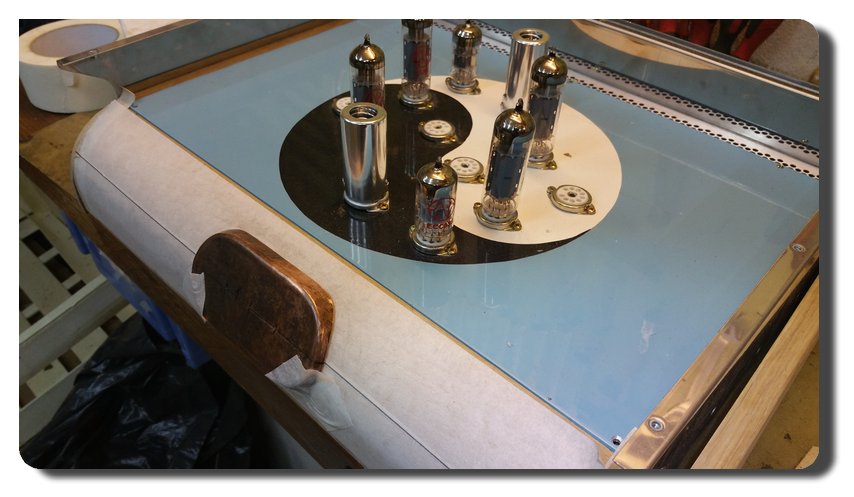

 Présentation |
 Avec ses petits supports |
Touche de cuivre pour aspect vintage
Ce n’était pas prévu au départ. mais comment faire pour que le montage des Vu-mètres et du gros bouton de volume ne fasse pas bricolage sur une face avant en bois et de surcroît, arrondie ? Les loger en creux, sans faire d’éclats dans le bois… J’ai trouvé cette solution qui ajoute un peu de cachet et qui m’a permis de faire un peu de chaudronnerie. Découpe et mise à plat d’un tube de plomberie de 16mm de diamètre, après un recuit. Je me suis fais une petite matrice avec un tube, et j’ai formé délicatement l’ensemble au marteau de carrossier. Un petit coup de polissage… C’est clinquant, mais ça va vieillir.
 Les petits supports Altuglass |

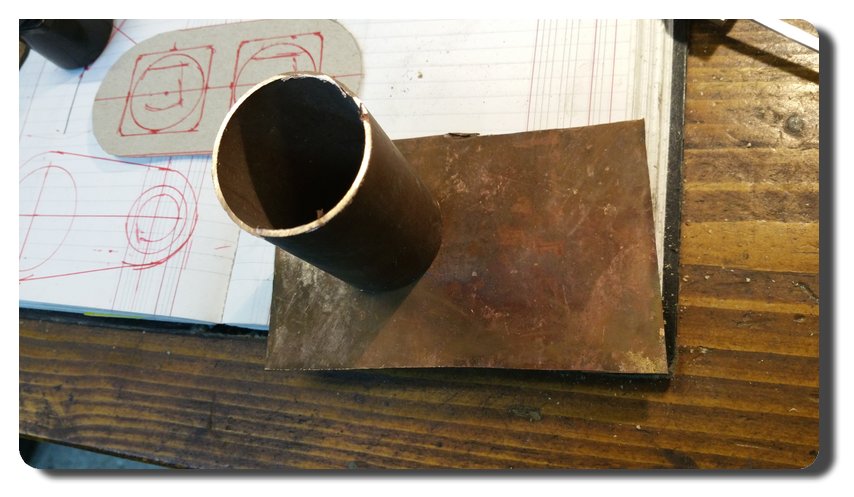

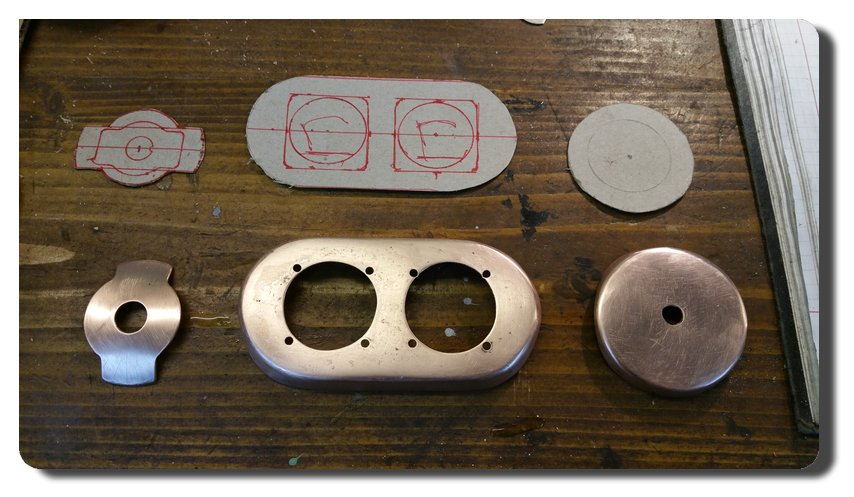

 Base : tuyau plomberie |

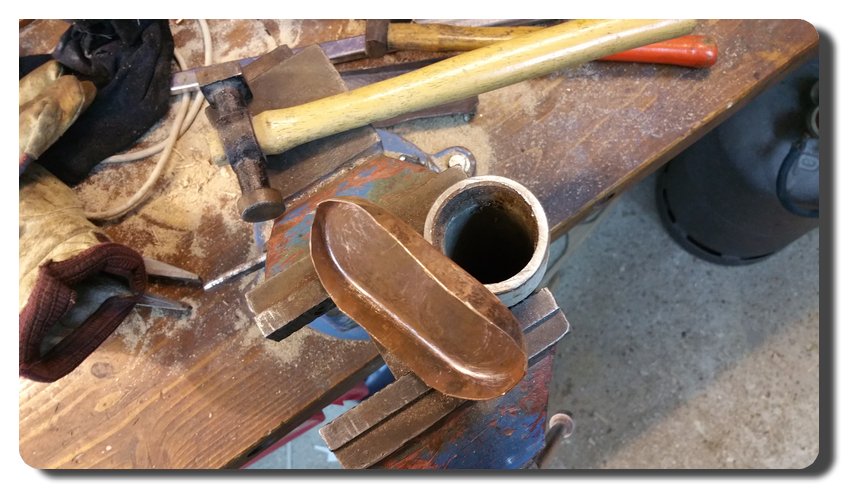

 Travail de patience… |
 Ajustage sur arrondi. |
 Perçage des vu-mètres |
 Montage pour vérif. |

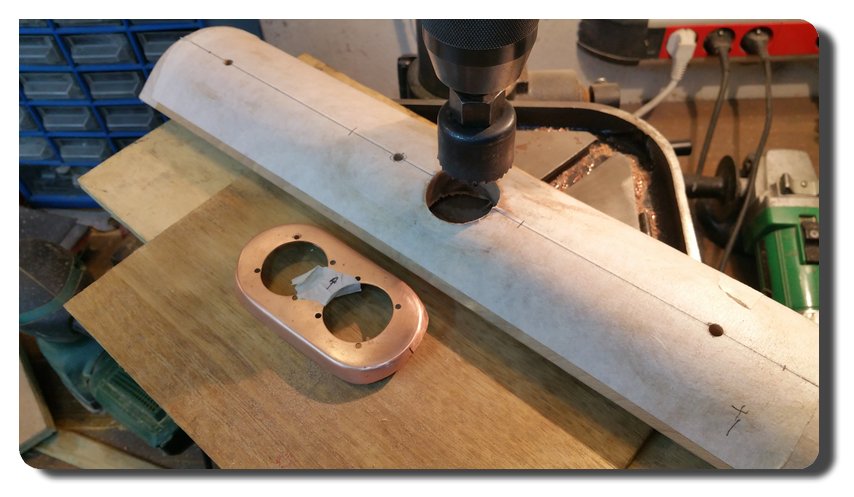

 Perçage FAV |

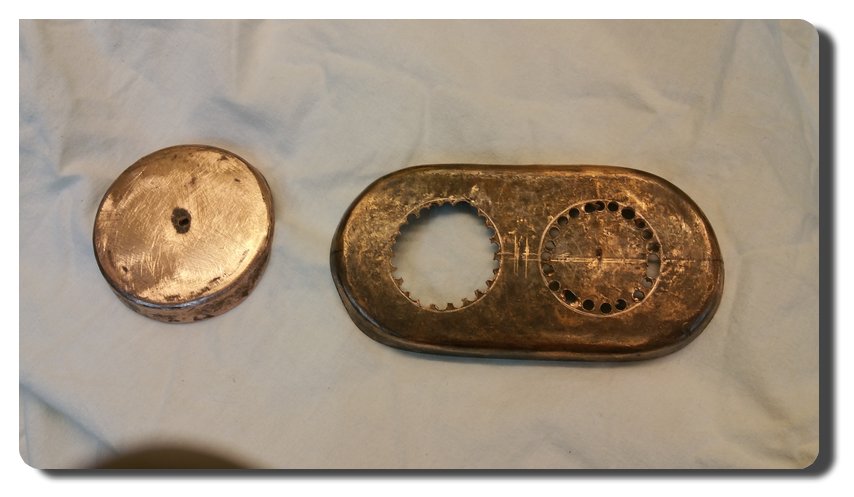

 Ébauche Finition |

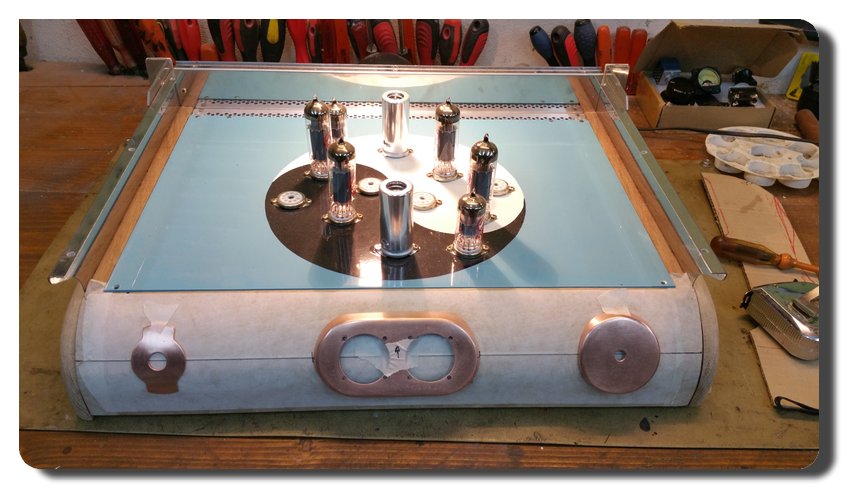

 Voila |

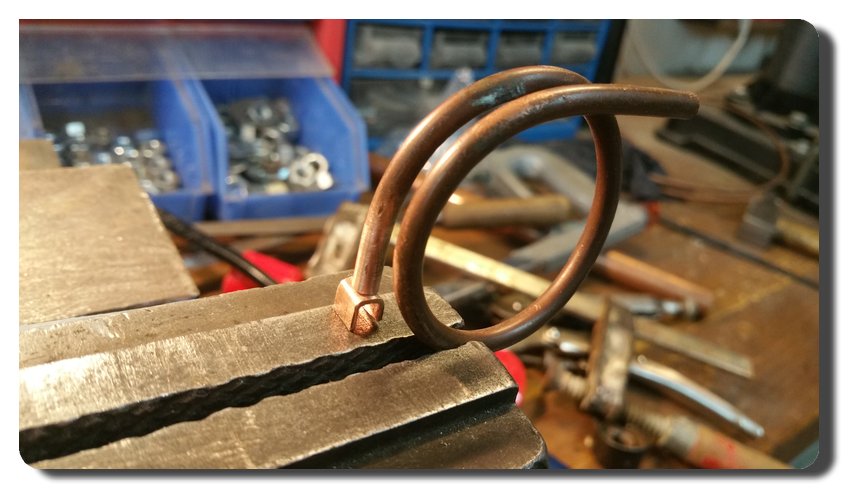

J’ai fais aussi ces petites spires pour tenir le disque d’Altuglass avec de petits tubes, (1ere image ci-dessus) en les enroulant autour d’un tuyau métallique. (voir photo) J’ai directement taraudé l’intérieur à 3 mm. (pour faire simple.)
Vernis

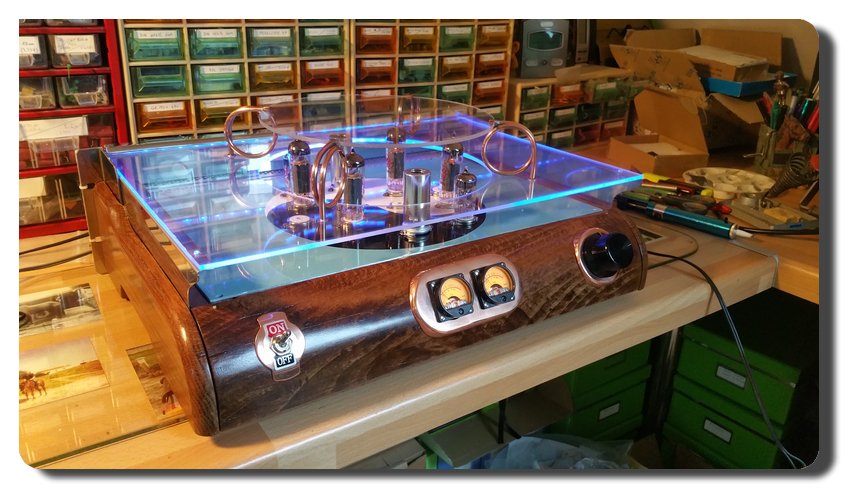

2 tintes à l’alcool mélangées chêne et acajou. et un vernis satiné (4 ou 5 couches) Voila d’ensemble avec son ancêtre (poste de mon grand père de 57) qui m’a donné envie….

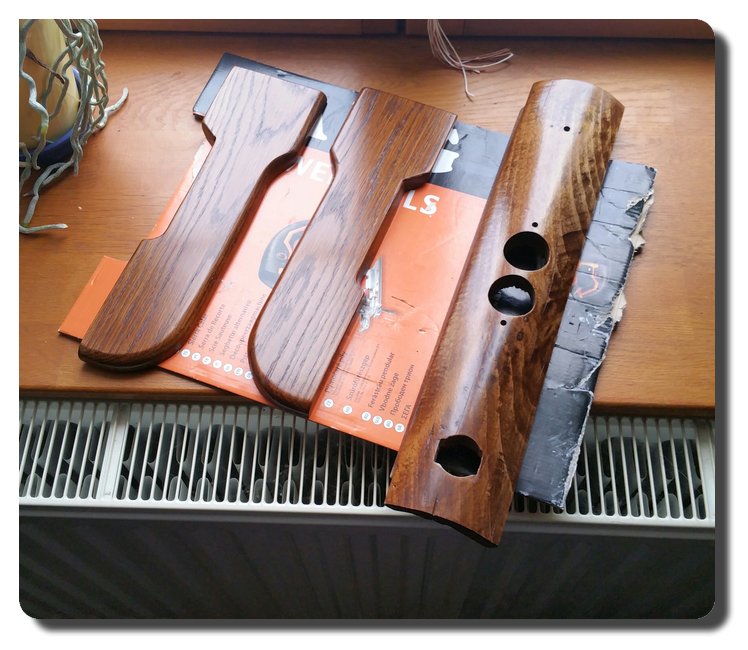

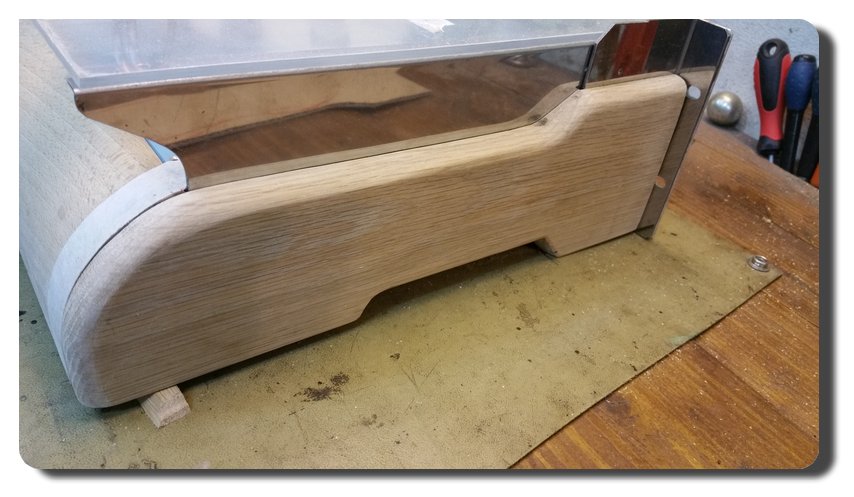

 Façon des flancs |
 Teinte et Vernissage |

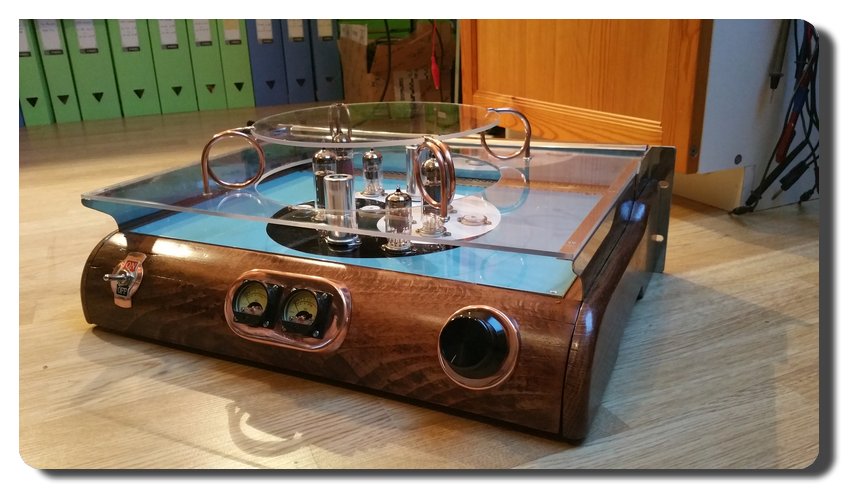

 Après montage |
