REALISATION : Le câblage
Le câblage
L’étude du schéma s’est faite sur LTspice, par petits bouts pour la simulation. Puis le schéma général est repris sous Kicad. Véritable logiciel de CAO électronique gratuit et open source (licence GPL). Avantage fonctionne sur toutes plateformes (Notamment LINUX, comme LT Spice d’ailleurs). Ces deux logiciels permettent de réaliser l’étude, jusqu’à la conception du circuit imprimé. Je ne suis pas allé jusque là, ce n’est pas le but. Mon idée de départ était de câbler à l’ancienne, sur des plaques en bakélite munies de languettes à souder.

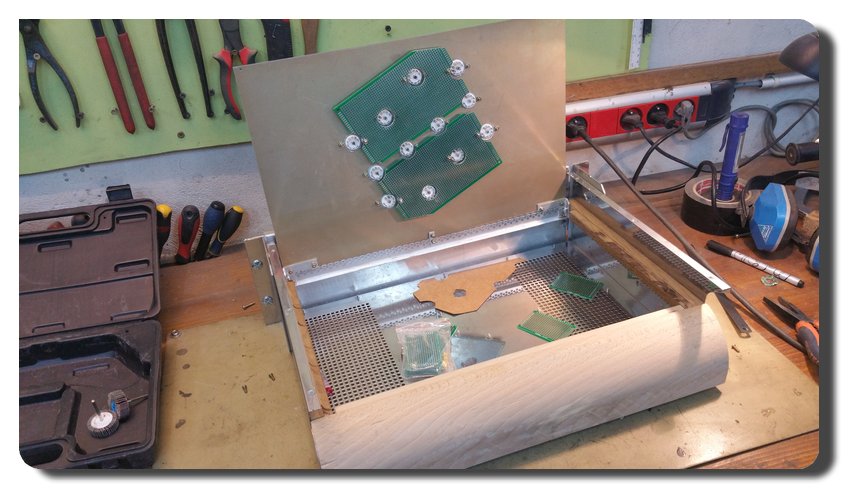

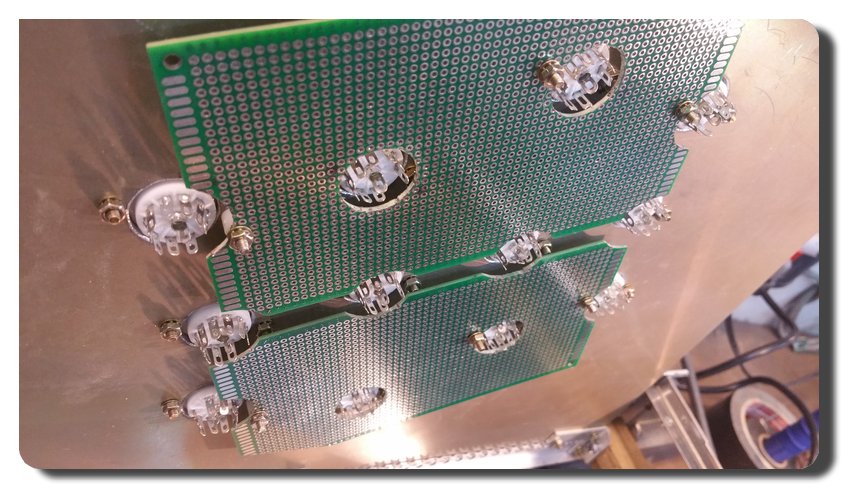

Mais après une première simulation de placement, il apparaît que mon schéma comporte trop de composants pour être câblé de la sorte. Je ferais donc comme j’ai l’habitude : cartes proto pastillées. J’ai utilisé des cartes pastillées avec deux critères : 1) tenir des tensions élevées, 2) double face pour éventuellement faire des modifications en soudant / dessoudant par le dessus. Car le problème est qu’une fois les supports de lampes raccordés il est difficile de tout dessouder pour une simple modif de valeur par exemple. J’ai troué et commandé ces cartes en époxy double faces, avec des pastilles rondes au pas de 2.54, détourées par un vernis épargne. Verdict d’un essai en vrai grandeur 400V DC entre pastille permanent garanti sans claquage ! Donc en prenant 2 pastilles minimum, quand un isolement HT est nécessaire, c’est « sécure »
Ci-dessous, quelques photos pour illustrer la progression …
|
text |
 Câblage des filaments de chauffages |
 Début du câblage d’une voie |
Donc un câblage logique et au plus court des composants autour de chaque tube, permet un minimum de liaisons filaires. (voir photo) Car le schéma est assez simple et linéaire. L’alimentation est câblée de la même manière.

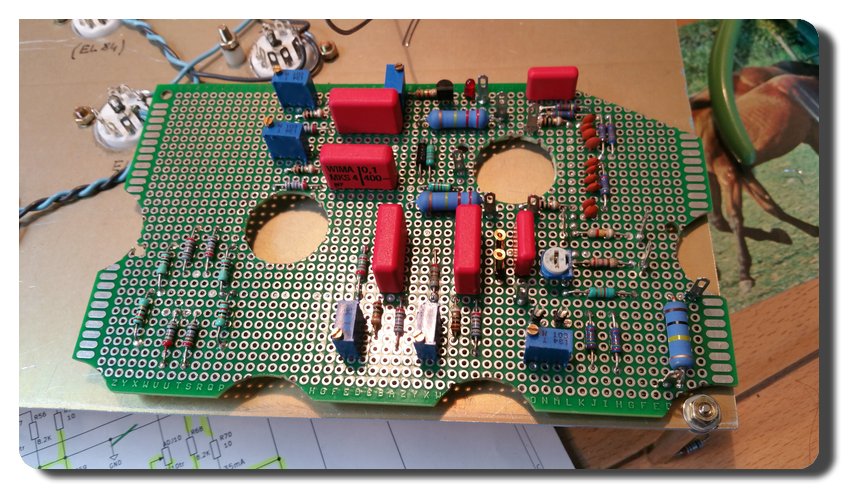

 Vue d’une voie câblée |

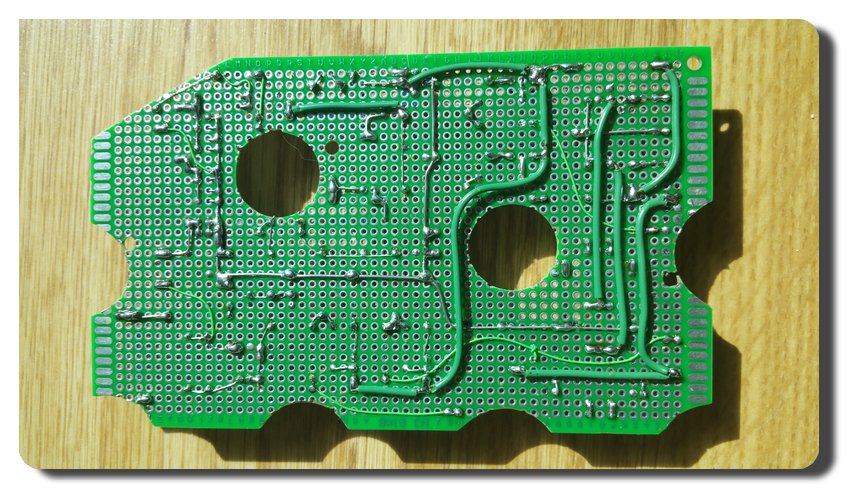

 La même en vue de dessous |

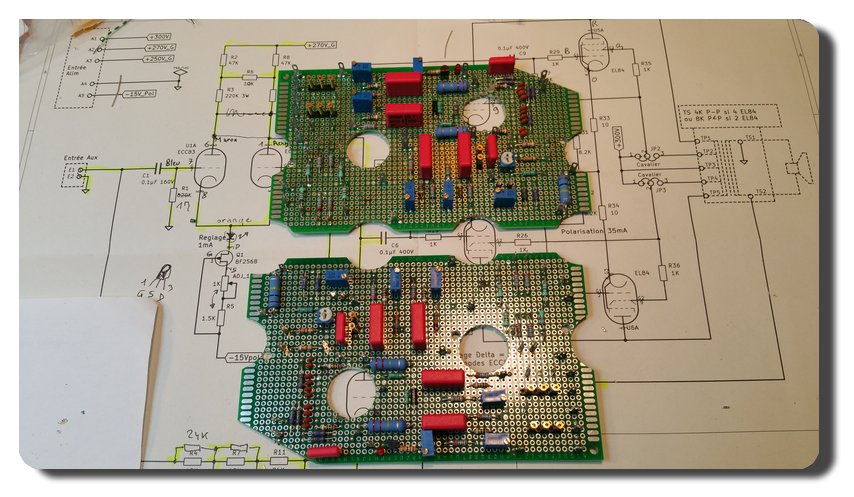

 Et de deux |
Une petite journée de travail pour implanter et câbler la première. Une petite demi pour la deuxième. Très peux de liaisons en dessous . (Du moins au plus court) Ce grâce au câblage des tubes qui seront reliés par fil.

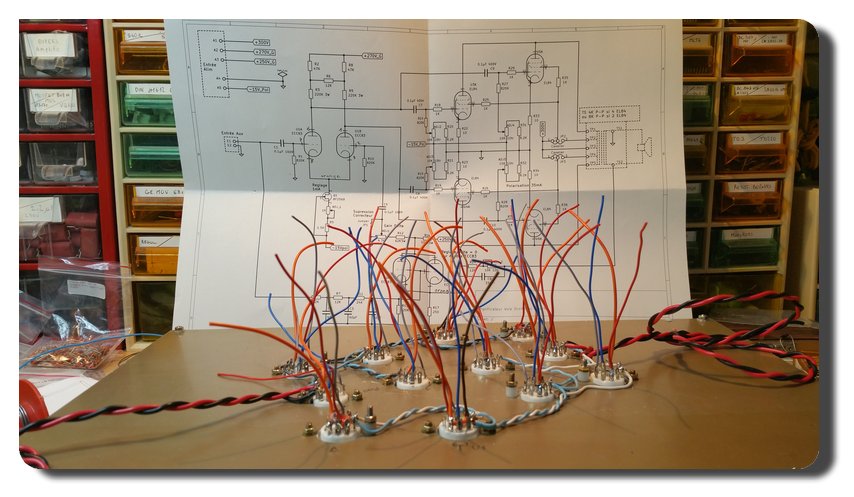

 Forêt de fils |
 text |
 test |
Le raccordement de toute cette “tripaille” prend un certain temps. Et pas question de se tromper. Mais l’inconvénient de ce montage est un éventuel démontage. L’avantage lui est de poids. le plan de masse …. juste en dessous.

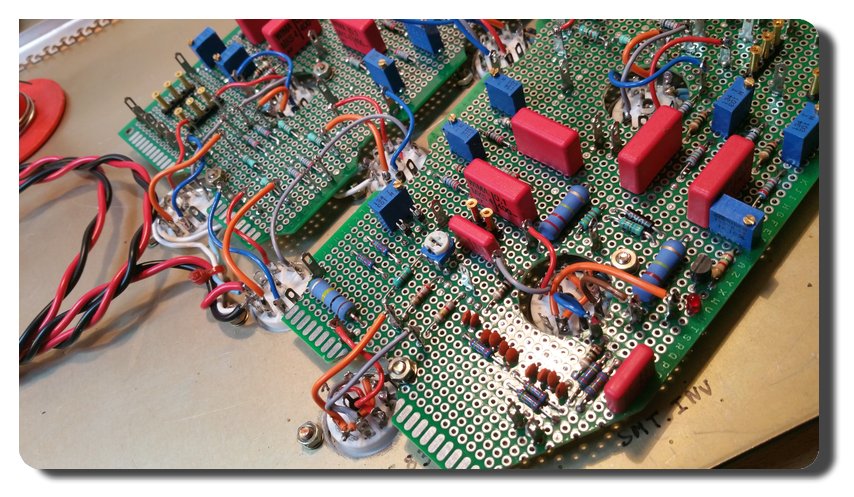

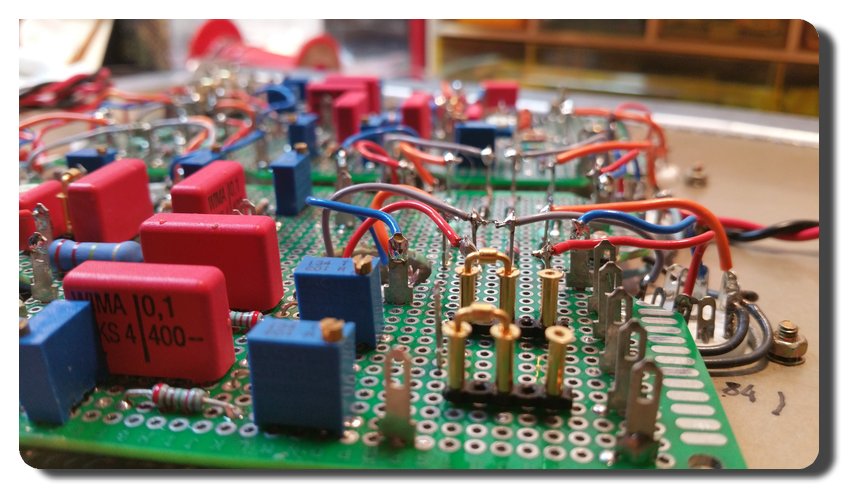

 Détails |
 Platine terminée |

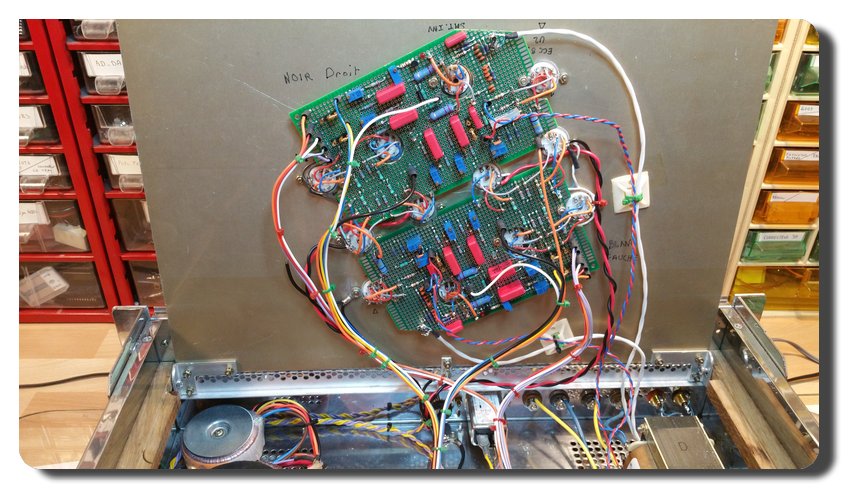

 Avec câblage externe (Alim+transfo) |
Ensuite montage et raccordement de l’ensemble. Amplis et alimentation, ainsi que les transfos de sortie.

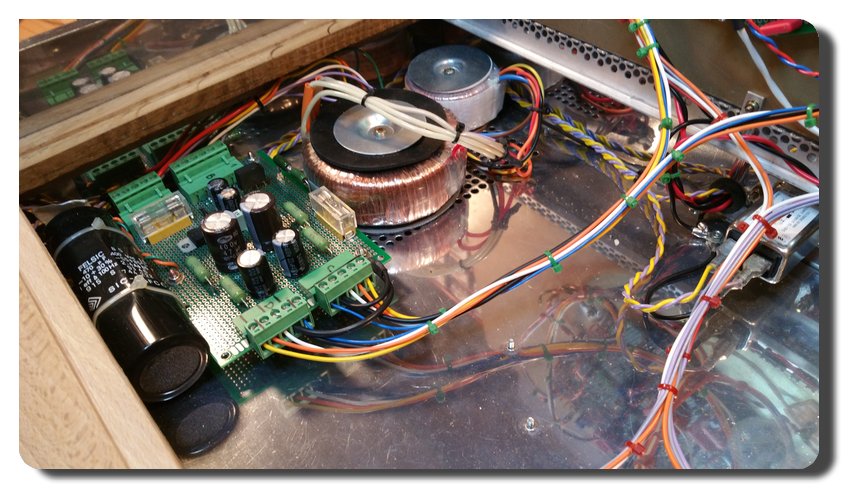

 La platine alim et leurs toriques |
 Raccordement de l’ensemble. |

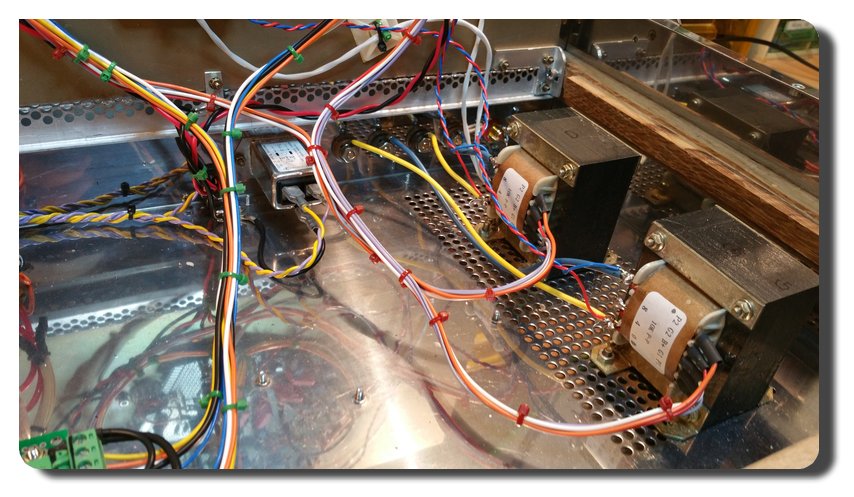

 Transfo de sorties |
Prêt pour les essais…
